Qué es un Cortocircuito: Definición Técnica y Guía Completa
Muchas personas creen que un cortocircuito solo ocurre cuando hay cables viejos o instalaciones defectuosas. Esta creencia es incorrecta: un cortocircuito pu…
Muchas personas creen que un cortocircuito solo ocurre cuando hay cables viejos o instalaciones defectuosas. Esta creencia es incorrecta: un cortocircuito puede producirse incluso en instalaciones nuevas si existen condiciones específicas que permitan el contacto eléctrico no deseado. Un cortocircuito se define como una conexión anormal de baja resistencia entre dos puntos de un circuito eléctrico que deberían mantener diferente potencial. Imagina el sistema eléctrico como tuberías de agua: normalmente el agua fluye controladamente, pero si dos tuberías se conectan directamente saltándose las válvulas, el agua fluiría sin control y con fuerza destructiva. Exactamente esto sucede con la electricidad durante un cortocircuito, generando corrientes extremadamente altas que pueden provocar incendios y daños graves.
Tabla de Contenidos
- Definición de Cortocircuito: Concepto Fundamental
- Principios Científicos: Ley de Ohm y Efecto Joule
- Tipos de Cortocircuito y Sus Características
- Causas Principales de los Cortocircuitos
- Consecuencias y Efectos Inmediatos
- Sistemas de Protección y Prevención
- Identificación de Cortocircuitos: Señales y Síntomas
- Normativas y Estándares de Seguridad Eléctrica
- Preguntas Frecuentes
Puntos Clave
- Un cortocircuito es una conexión de baja resistencia entre dos puntos con diferente potencial eléctrico que genera corrientes peligrosamente altas
- La Ley de Ohm explica por qué la corriente aumenta dramáticamente: al reducirse la resistencia a casi cero, la intensidad se dispara
- Existen tres tipos principales: línea a línea, línea a neutro y línea a tierra, cada uno con características específicas
- Los dispositivos de protección como interruptores termomagnéticos y diferenciales son esenciales para prevenir daños
- Las normativas SEC en Chile establecen requisitos obligatorios para instalaciones eléctricas seguras
- Ante señales de cortocircuito como olor a quemado o chispas, se debe desconectar la energía y contactar un profesional certificado
Definición de Cortocircuito: Concepto Fundamental
Un cortocircuito se define como el contacto directo entre conductores de diferente potencial eléctrico que crea un camino de resistencia extremadamente baja. Esta conexión anormal permite que la corriente eléctrica fluya sin pasar por la carga prevista del circuito, como electrodomésticos o luminarias.
Para entender mejor qué es un cortocircuito, considera esta analogía: en un circuito normal, la electricidad fluye como agua a través de una manguera con un aspersor al final. El aspersor representa la resistencia que controla el flujo. Un cortocircuito equivale a cortar la manguera antes del aspersor: el agua sale violentamente sin control.
La diferencia fundamental entre un cortocircuito y otros problemas eléctricos radica en la magnitud de la corriente. Mientras una sobrecarga implica un exceso gradual de demanda, el cortocircuito genera un aumento instantáneo y masivo de corriente que puede alcanzar miles de amperios en milisegundos.
Dato Clave: Un cortocircuito no es simplemente un problema de cables viejos: es una falla física donde la electricidad encuentra un camino de resistencia casi nula, generando corrientes potencialmente letales.
Características Distintivas del Cortocircuito
El cortocircuito presenta características específicas que lo distinguen de otras fallas eléctricas. La resistencia del camino alternativo es prácticamente cero ohmios. La corriente aumenta de forma instantánea, no gradual. La duración del evento es extremadamente breve si existen protecciones adecuadas.
Un cortocircuito se diferencia de una sobrecarga porque esta última implica un consumo excesivo pero dentro de parámetros que el circuito puede manejar temporalmente. En cambio, el cortocircuito representa una falla catastrófica que requiere intervención inmediata de sistemas de protección como los que se instalan en diferentes tipos de tableros eléctricos.

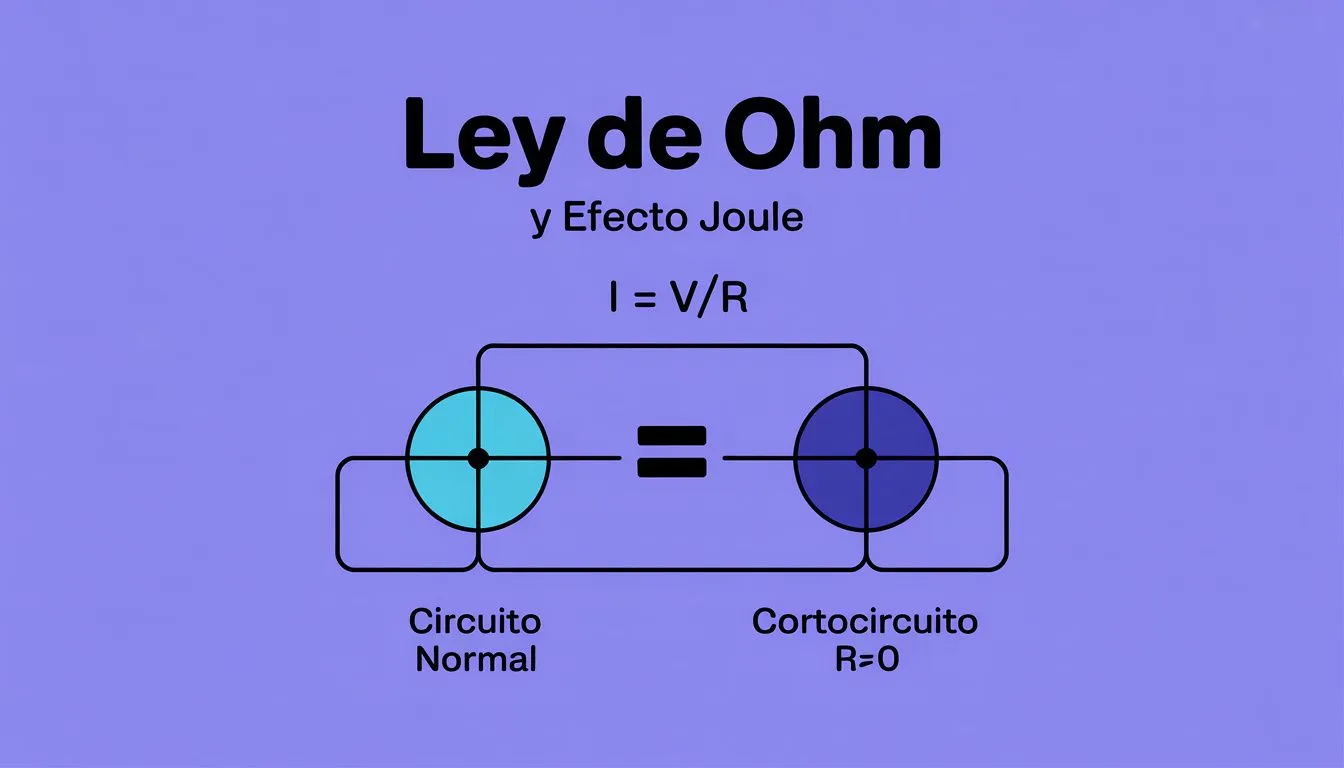

Principios Científicos: Ley de Ohm y Efecto Joule
La física detrás de un cortocircuito se explica mediante dos principios fundamentales que ningún competidor aborda en profundidad: la Ley de Ohm y el Efecto Joule. Estos conceptos permiten entender por qué un cortocircuito es tan peligroso.
La Ley de Ohm establece que la intensidad de corriente (I) es igual al voltaje (V) dividido por la resistencia (R): I = V/R. En un circuito doméstico típico de 220V con resistencia normal de 22 ohmios, circulan aproximadamente 10 amperios. Durante un cortocircuito, la resistencia cae a valores cercanos a 0.01 ohmios, lo que teóricamente permitiría corrientes de 22,000 amperios.
Dato Clave: La Ley de Ohm explica el aumento masivo de corriente (al reducirse la resistencia), mientras el Efecto Joule describe la conversión de esa energía eléctrica en calor destructivo.
Aplicación de la Ley de Ohm en Cortocircuitos
La Ley de Ohm demuestra matemáticamente el peligro del cortocircuito. Cuando dos conductores entran en contacto directo, la resistencia del circuito se reduce drásticamente. Esta reducción provoca un incremento proporcional e inverso de la corriente.
En la práctica, la corriente real durante un cortocircuito está limitada por la resistencia interna del transformador de distribución y los cables de alimentación. Sin embargo, según datos técnicos de la Superintendencia de Electricidad y Combustibles (SEC), las corrientes de cortocircuito en instalaciones domésticas pueden alcanzar entre 1,500 y 10,000 amperios dependiendo de la distancia al transformador.
El Efecto Joule y la Generación de Calor
El Efecto Joule explica por qué los cortocircuitos causan incendios. Este principio establece que la energía térmica generada es proporcional al cuadrado de la corriente multiplicado por la resistencia y el tiempo: Q = I²Rt.
Cuando la corriente se multiplica por 100 durante un cortocircuito, el calor generado aumenta 10,000 veces. Esta liberación masiva de energía térmica funde conductores, derrite aislaciones y puede iniciar combustión en materiales cercanos en fracciones de segundo. Por esta razón, los sistemas de protección deben actuar en milisegundos, como el diferencial eléctrico que protege contra derivaciones a tierra.
Tipos de Cortocircuito y Sus Características
Los cortocircuitos se clasifican según los elementos del sistema eléctrico que entran en contacto anormal. Cada tipo presenta características técnicas específicas que determinan su peligrosidad y los métodos de protección requeridos.
Dato Clave: El tipo de cortocircuito determina qué dispositivo de protección debe actuar: termomagnéticos para línea-línea y línea-neutro, diferenciales para fallas a tierra.
Cortocircuito Línea a Línea
El cortocircuito línea a línea ocurre cuando dos conductores de fase entran en contacto directo. Este tipo es común en sistemas trifásicos industriales y genera las corrientes más elevadas debido a la diferencia de potencial de 380V entre fases.
Las causas típicas incluyen deterioro del aislamiento por envejecimiento, daño mecánico a cables multiconductores y conexiones defectuosas en cajas de derivación. La protección principal son los interruptores termomagnéticos calibrados para la corriente nominal del circuito.
Cortocircuito Línea a Neutro
El cortocircuito entre fase y neutro es el más frecuente en instalaciones domésticas. Ocurre cuando el conductor de fase (220V) contacta directamente con el neutro, creando un camino de muy baja resistencia.
Según la normativa chilena NCh Elec. 4/2003, los circuitos domésticos deben contar con protección termomagnética que interrumpa el suministro cuando la corriente excede la capacidad nominal del conductor. Un profesional puede ayudarte a entender cómo detectar cortocircuitos en tu instalación.
Cortocircuito Línea a Tierra
El cortocircuito a tierra implica el contacto entre un conductor energizado y el sistema de puesta a tierra o estructuras metálicas conectadas a tierra. Este tipo presenta un riesgo adicional de electrocución.
La protección específica para este tipo de falla es el interruptor diferencial, que detecta desequilibrios de corriente entre fase y neutro. Según especificaciones técnicas, los diferenciales residenciales deben actuar con corrientes de fuga de 30mA para protección de personas.
Causas Principales de los Cortocircuitos
Comprender las causas permite implementar medidas preventivas efectivas. Los cortocircuitos no son eventos aleatorios; responden a condiciones específicas que pueden identificarse y corregirse.
Dato Clave: La mayoría de cortocircuitos son prevenibles: el mantenimiento regular del aislamiento, conexiones apropiadas y protección contra humedad eliminan las causas más frecuentes.
Deterioro del Aislamiento de Cables
El aislamiento de los conductores eléctricos tiene una vida útil estimada de 20-30 años según las condiciones de instalación. El calor excesivo, la humedad, la exposición a rayos UV y los roedores aceleran este deterioro.
Cuando el aislamiento se degrada, los conductores pueden quedar expuestos y entrar en contacto. En instalaciones antiguas de Las Condes y Santiago, es común encontrar cables con aislamiento reseco y agrietado que representan riesgos latentes. El equipo de electricistalascondes.cl frecuentemente diagnostica estos problemas durante revisiones preventivas.
Conexiones Defectuosas y Empalmes Incorrectos
Las conexiones flojas generan puntos de alta resistencia que producen calentamiento localizado. Este calor deteriora el aislamiento circundante y eventualmente puede provocar un cortocircuito.
Los empalmes realizados sin los materiales apropiados —como conectores certificados y cinta aislante de calidad— son fuentes frecuentes de fallas. Según registros de la SEC, las conexiones defectuosas figuran entre las principales causas de incendios de origen eléctrico en Chile.
Ingreso de Humedad y Contaminantes
El agua es conductora de electricidad y su presencia en cajas de conexión o conductos puede crear caminos de corriente no deseados. Las inundaciones, filtraciones y condensación representan riesgos significativos.
Los contaminantes como polvo conductor, residuos de construcción y depósitos salinos también pueden reducir la resistencia de aislamiento entre conductores. Las instalaciones en zonas costeras requieren protecciones adicionales contra la corrosión.
Consecuencias y Efectos Inmediatos de un Cortocircuito
Las consecuencias de un cortocircuito van desde molestias menores hasta tragedias. La severidad depende de la magnitud de la corriente, la duración del evento y la presencia de sistemas de protección.
Dato Clave: Un cortocircuito sin protección adecuada puede generar temperaturas superiores a 1,000°C en milisegundos, iniciando incendios antes de que cualquier persona pueda reaccionar.
Riesgo de Incendio y Efectos Térmicos
El Efecto Joule convierte la energía eléctrica en calor a velocidades extraordinarias durante un cortocircuito. Las temperaturas pueden superar los 1,000°C en el punto de falla, suficiente para fundir cobre e iniciar combustión en materiales circundantes.
Según datos de Bomberos de Chile, los cortocircuitos figuran consistentemente entre las principales causas de incendios estructurales. La velocidad de propagación en instalaciones sin protección adecuada puede comprometer estructuras completas en minutos.
Daños a Equipos y Electrodomésticos
Los picos de corriente durante un cortocircuito pueden dañar equipos conectados al mismo circuito. Los componentes electrónicos sensibles son particularmente vulnerables a estas perturbaciones.
Los equipos pueden sufrir desde fallas inmediatas hasta deterioro progresivo que reduce su vida útil. Los profesionales de reparaciones eléctricas frecuentemente diagnostican daños en electrodomésticos atribuibles a eventos de cortocircuito previos no detectados.
Peligro de Electrocución
Los cortocircuitos a tierra crean condiciones donde las carcasas metálicas de equipos pueden quedar energizadas. El contacto humano en estas condiciones puede resultar fatal.
La corriente necesaria para producir fibrilación cardíaca es de apenas 100mA sostenidos. Sin protección diferencial, un cortocircuito a tierra expone a los ocupantes a riesgos letales.
Sistemas de Protección y Prevención
La ingeniería eléctrica ha desarrollado múltiples dispositivos para detectar y neutralizar cortocircuitos antes de que causen daños. Estos sistemas forman capas de protección complementarias.
Dato Clave: La protección efectiva requiere múltiples capas: termomagnéticos para sobrecorrientes, diferenciales para fallas a tierra, e instalaciones ejecutadas según norma.
Interruptores Termomagnéticos
El interruptor termomagnético combina dos mecanismos de protección. El componente térmico responde a sobrecargas sostenidas mediante un bimetal que se deforma con el calor. El componente magnético actúa instantáneamente ante corrientes de cortocircuito mediante un electroimán.
Estos dispositivos deben calibrarse según la capacidad del conductor protegido. Un circuito de iluminación con cable de 1.5mm² requiere protección de 10A, mientras uno de enchufes con cable de 2.5mm² necesita 16A. Si tu sistema presenta problemas frecuentes con la térmica, es señal de revisar la instalación.
Interruptores Diferenciales
El diferencial monitorea constantemente la corriente que sale por la fase y retorna por el neutro. Cualquier diferencia indica que parte de la corriente está fluyendo a tierra, posiblemente a través de una persona.
Los diferenciales de 30mA son obligatorios para protección de personas en circuitos de enchufes y baños. Modelos de 300mA protegen contra incendios en circuitos de mayor capacidad. Un electricista certificado puede evaluar si tu tablero cuenta con la protección diferencial adecuada.
Prácticas de Instalación Segura
La prevención comienza con instalaciones ejecutadas según normativa. El uso de materiales certificados, conductores dimensionados correctamente y canalizaciones apropiadas minimiza el riesgo de cortocircuitos.
Las inspecciones periódicas permiten detectar deterioro antes de que cause fallas. electricistalascondes.cl ofrece servicios de diagnóstico que identifican problemas potenciales en instalaciones residenciales y comerciales de Santiago.
Identificación de Cortocircuitos: Señales y Síntomas
Detectar un cortocircuito tempranamente puede evitar consecuencias graves. Existen indicadores visuales, olfativos y funcionales que alertan sobre problemas eléctricos.
Dato Clave: El olor a quemado, las chispas y los cortes frecuentes de energía son advertencias que nunca deben ignorarse: indican problemas que pueden escalar a emergencias.
Señales Visuales y Olfativas
El olor a plástico quemado es frecuentemente el primer indicador de problemas eléctricos. Este olor proviene del aislamiento de cables que se sobrecalienta. Las manchas de hollín alrededor de enchufes o interruptores indican arcos eléctricos previos.
Las chispas visibles durante la conexión de equipos sugieren conexiones deterioradas. La decoloración de placas de enchufes por calor es señal de problemas en las conexiones internas.
Indicadores Funcionales
Los cortes de energía frecuentes por activación de protecciones indican problemas que requieren investigación. Si un interruptor se dispara repetidamente al reconectarlo, existe una falla activa en el circuito.
Las fluctuaciones de tensión —luces que parpadean o equipos que funcionan erráticamente— pueden preceder a cortocircuitos. Estos síntomas justifican una inspección profesional inmediata. Para entender mejor estas situaciones, consulta información sobre por qué se corta la luz en tu hogar.
Procedimientos de Diagnóstico
El diagnóstico profesional utiliza instrumentos específicos. El megóhmetro mide la resistencia de aislamiento entre conductores y tierra. Valores inferiores a 1 megaohmio indican aislamiento comprometido.
Las pinzas amperimétricas permiten medir corrientes de fuga sin desconectar circuitos. Los termógrafos infrarrojos detectan puntos calientes que indican conexiones defectuosas antes de que fallen catastróficamente.
Normativas y Estándares de Seguridad Eléctrica
Las instalaciones eléctricas en Chile están reguladas por normativas que establecen requisitos mínimos de seguridad. El cumplimiento no es opcional; es un requisito legal y una protección fundamental.
Dato Clave: El cumplimiento de la normativa SEC no es solo legal: las instalaciones certificadas reducen significativamente el riesgo de cortocircuitos y sus consecuencias.
Normativa Chilena NCh Elec. 4/2003
La norma NCh Elec. 4/2003 establece los requisitos para instalaciones de consumo en baja tensión. Define calibres de conductores, tipos de protecciones obligatorias, sistemas de canalización permitidos y requisitos de puesta a tierra.
Esta normativa exige protección diferencial en baños, cocinas y circuitos de enchufes. También especifica las distancias mínimas de conductores a fuentes de calor y humedad. Las instalaciones que no cumplen esta norma representan riesgos legales y de seguridad.
Rol de la SEC y Fiscalización
La Superintendencia de Electricidad y Combustibles (SEC) es el organismo fiscalizador de instalaciones eléctricas en Chile. Según la SEC, toda instalación eléctrica nueva o modificación significativa debe ser ejecutada por un instalador autorizado y declarada oficialmente.
Las instalaciones sin declaración TE1 no cuentan con respaldo legal y pueden invalidar seguros en caso de siniestros. Los electricistas autorizados SEC pueden certificar que tu instalación cumple con la normativa vigente.
Estándares Internacionales de Referencia
Los estándares IEEE e IEC proporcionan especificaciones técnicas que complementan la normativa nacional. El estándar IEC 60364 sobre instalaciones eléctricas en edificios es referencia técnica para aspectos no detallados en la normativa chilena.
Estos estándares definen parámetros como corrientes de cortocircuito presumidas, tiempos máximos de desconexión y selectividad de protecciones. Los profesionales certificados aplican estos criterios para diseñar sistemas de protección efectivos.
Conclusión
Un cortocircuito representa una de las fallas eléctricas más peligrosas que pueden ocurrir en una instalación. La combinación de la Ley de Ohm —que explica el aumento masivo de corriente— y el Efecto Joule —que describe la generación explosiva de calor— convierte estas fallas en emergencias potenciales.
La protección efectiva requiere un enfoque integral: interruptores termomagnéticos correctamente dimensionados, protección diferencial en circuitos de riesgo, instalaciones ejecutadas según la normativa NCh Elec. 4/2003 y revisiones periódicas del estado del sistema eléctrico.
Si identificas señales de alerta como olor a quemado, chispas en enchufes o cortes frecuentes de energía, actúa de inmediato: desconecta el interruptor principal y contacta un profesional certificado. En Las Condes y Santiago, electricistalascondes.cl cuenta con técnicos capacitados para diagnosticar y resolver problemas eléctricos, incluyendo atención de emergencias.
No subestimes los riesgos eléctricos. Una inversión en protecciones adecuadas y mantenimiento preventivo puede evitar daños a tu propiedad y proteger la seguridad de tu familia.
Preguntas Frecuentes
¿Qué causa un cortocircuito?
Un cortocircuito es causado por el contacto directo entre conductores que deberían permanecer separados. Las tres causas principales son: deterioro del aislamiento de cables por envejecimiento o daño físico, conexiones defectuosas que se aflojan con el tiempo y permiten contacto entre conductores, e ingreso de humedad o contaminantes conductores a cajas de conexión. También pueden originarse por daños mecánicos como clavos atravesando cables ocultos en paredes.
¿Cuáles son los tipos de cortocircuito?
Existen tres tipos principales de cortocircuito. El cortocircuito línea a línea ocurre entre dos conductores de fase, generando las corrientes más altas. El cortocircuito línea a neutro es el más común en instalaciones domésticas, donde la fase contacta directamente con el neutro. El cortocircuito línea a tierra implica contacto entre un conductor energizado y el sistema de puesta a tierra, presentando riesgo adicional de electrocución.
¿Cómo se previene un cortocircuito?
La prevención incluye varias medidas complementarias: instalar protecciones termomagnéticas y diferenciales dimensionadas correctamente, utilizar materiales certificados y conexiones apropiadas, evitar sobrecargar circuitos con múltiples equipos de alto consumo, mantener las instalaciones alejadas de fuentes de humedad, realizar inspecciones periódicas del estado del aislamiento, y contratar electricistas certificados para cualquier trabajo eléctrico.
¿Qué pasa durante un cortocircuito?
Durante un cortocircuito, la Ley de Ohm determina que la corriente aumenta dramáticamente debido a la reducción de resistencia. Esta corriente elevada genera calor intenso por el Efecto Joule, pudiendo alcanzar temperaturas superiores a 1,000°C en el punto de falla. Los dispositivos de protección detectan esta anomalía y desconectan el circuito en milisegundos. Sin protección, el calor puede fundir conductores, derretir aislaciones e iniciar incendios.
¿Es peligroso un cortocircuito?
Sí, un cortocircuito representa un peligro significativo. Puede provocar incendios por las altas temperaturas generadas, causar electrocución si energiza partes metálicas accesibles, dañar equipos electrónicos conectados al circuito afectado, y generar arcos eléctricos que proyectan metal fundido. Según Bomberos de Chile, los cortocircuitos son una de las principales causas de incendios estructurales en el país.
¿Qué hacer si hay un cortocircuito en mi casa?
Ante un cortocircuito, primero desconecta el interruptor general del tablero eléctrico para eliminar el riesgo. No intentes reconectar circuitos que se disparan repetidamente. Verifica si hay olor a quemado o daños visibles. No manipules equipos o cables dañados. Contacta un electricista profesional para diagnosticar y reparar la falla. Servicios como el de emergencias eléctricas pueden atender situaciones urgentes.
Estadísticas Referenciadas
- Corrientes de cortocircuito de 1,500 a 10,000 amperios en instalaciones domésticas: Rango típico de corrientes de cortocircuito según distancia al transformador de distribución (Superintendencia de Electricidad y Combustibles (SEC), 2026)
- 30mA como umbral de sensibilidad para diferenciales de protección personal: Valor normalizado para interruptores diferenciales que protegen contra electrocución (Normativa NCh Elec. 4/2003, 2003)
- Temperaturas superiores a 1,000°C en punto de falla: Temperatura alcanzable durante un cortocircuito debido al Efecto Joule (Estándar IEC 60364, 2024)
- 100mA como corriente suficiente para fibrilación cardíaca: Umbral de corriente que puede causar paro cardíaco en seres humanos (IEC 60479-1 Effects of current on human beings, 2018)
- Vida útil estimada del aislamiento de 20-30 años: Período típico antes de que el aislamiento de cables requiera evaluación o reemplazo (IEEE Standard 1580, 2021)
- 1 megaohmio como valor mínimo aceptable de resistencia de aislamiento: Umbral para considerar el aislamiento en condiciones aceptables durante pruebas de megóhmetro (IEEE Standard 43, 2023)
- 220V como tensión nominal en instalaciones domésticas chilenas: Voltaje estándar de alimentación en circuitos residenciales monofásicos (Superintendencia de Electricidad y Combustibles (SEC), 2026)
Fuentes
- Normativa NCh Elec. 4/2003, Instituto Nacional de Normalización (INN) (2003)
- Superintendencia de Electricidad y Combustibles, SEC Chile (2026)
- IEC 60364 – Electrical installations of buildings, International Electrotechnical Commission (2024)
- IEEE Standard 1580 – Recommended Practice for Marine Cable, Institute of Electrical and Electronics Engineers (2021)
- IEC 60479-1 Effects of current on human beings and livestock, International Electrotechnical Commission (2018)
