Qué es un Diferencial Eléctrico: Definición Técnica y Guía Práctica Completa
Un diferencial eléctrico es un dispositivo de protección que desconecta automáticamente el circuito cuando detecta una fuga de corriente hacia tierra, proteg…
Un diferencial eléctrico es un dispositivo de protección que desconecta automáticamente el circuito cuando detecta una fuga de corriente hacia tierra, protegiendo a las personas contra electrocución. Este componente esencial de toda instalación eléctrica moderna monitorea constantemente la diferencia entre la corriente que entra y sale del circuito. Cuando esta diferencia supera un umbral determinado (típicamente 30 mA para protección personal), el interruptor diferencial corta el suministro en milisegundos. Comprender qué es un diferencial eléctrico resulta fundamental para cualquier propietario o profesional, ya que según la normativa eléctrica chilena vigente, su instalación es obligatoria en viviendas y locales comerciales. A continuación, exploraremos su funcionamiento técnico, tipos disponibles y aspectos prácticos de mantenimiento.
Tabla de Contenidos
- ¿Qué es un Diferencial Eléctrico? – Definición Completa
- Cómo Funciona un Interruptor Diferencial – Principio Técnico
- Tipos de Diferenciales Eléctricos y Sus Características
- Diferencias Entre Interruptor Automático y Diferencial
- Instalación y Conexión del Diferencial Eléctrico
- Problemas Comunes y Soluciones del Diferencial
- Normativas y Regulaciones sobre Diferenciales Eléctricos
- Preguntas Frecuentes sobre Diferenciales Eléctricos
Puntos Clave
- El diferencial eléctrico detecta fugas de corriente tan pequeñas como 30 mA y desconecta el circuito en menos de 30 milisegundos
- Existen diferenciales tipo AC, A, B y F, cada uno diseñado para detectar diferentes formas de corriente de fuga
- El diferencial protege contra electrocución mientras que el automático protege contra sobrecargas y cortocircuitos
- La normativa chilena SEC exige la instalación de diferenciales en todas las instalaciones eléctricas residenciales
- Las causas más comunes de disparos frecuentes incluyen humedad, electrodomésticos defectuosos y problemas de aislamiento
- El botón de prueba debe accionarse mensualmente para verificar el correcto funcionamiento del dispositivo
¿Qué es un Diferencial Eléctrico? – Definición Completa
Un diferencial eléctrico se define como un dispositivo de protección diseñado para interrumpir el flujo de corriente cuando detecta un desequilibrio entre el conductor de fase y el neutro. Este desequilibrio indica que parte de la corriente está escapando por una ruta no prevista, generalmente a través del cuerpo de una persona o hacia tierra.
El interruptor diferencial, también conocido como RCD (Residual Current Device) en terminología internacional, constituye la principal barrera de seguridad contra contactos eléctricos indirectos. Su función primaria consiste en detectar corrientes de fuga tan pequeñas como 30 miliamperios, un nivel que ya puede resultar peligroso para el ser humano.
La importancia de este dispositivo radica en su capacidad de reacción. Mientras que una persona puede sufrir fibrilación ventricular con corrientes superiores a 30 mA durante más de 500 milisegundos, el diferencial actúa típicamente en menos de 30 milisegundos, evitando consecuencias fatales.
Dato Clave: El diferencial eléctrico es la única protección efectiva contra electrocución por contacto indirecto, actuando en menos de 30 milisegundos para interrumpir corrientes de fuga superiores a 30 mA.
Explicación Simple del Funcionamiento
Imagina el diferencial como un vigilante que cuenta cuánta electricidad entra y sale de tu hogar. En condiciones normales, toda la corriente que entra por el cable de fase debe regresar por el neutro. Si el vigilante detecta que falta corriente (porque se está escapando por otro lado), inmediatamente corta el suministro.
Esta corriente faltante podría estar atravesando el cuerpo de alguien que tocó un cable pelado o un electrodoméstico defectuoso. Por eso el diferencial resulta tan efectivo: actúa antes de que la descarga cause daños irreversibles. Los profesionales de electricistalascondes.cl verifican regularmente que estos dispositivos funcionen correctamente durante sus servicios de reparaciones eléctricas.
Requisitos Legales de Instalación
La Superintendencia de Electricidad y Combustibles (SEC) establece la obligatoriedad del diferencial en todas las instalaciones eléctricas residenciales y comerciales en Chile. Según la normativa NCh Elec. 4/2003, cada vivienda debe contar con al menos un interruptor diferencial de sensibilidad 30 mA para protección de personas.
El incumplimiento de esta normativa no solo representa un riesgo para la seguridad, sino que también puede invalidar el seguro de la propiedad y generar responsabilidades legales en caso de accidentes. Las instalaciones antiguas que carecen de este dispositivo requieren actualización para cumplir con los estándares vigentes.
Cómo Funciona un Interruptor Diferencial – Principio Técnico
El principio de funcionamiento del diferencial se basa en la ley de Kirchhoff y el fenómeno de inducción electromagnética. El dispositivo contiene un transformador toroidal (núcleo en forma de anillo) por el cual pasan los conductores de fase y neutro. En condiciones normales, las corrientes que circulan por ambos conductores son iguales pero de sentido opuesto, por lo que los campos magnéticos que generan se anulan mutuamente.
Cuando existe una fuga de corriente hacia tierra, la corriente que retorna por el neutro es menor que la que entró por la fase. Esta diferencia, conocida como corriente residual, genera un campo magnético resultante en el núcleo toroidal. El desequilibrio induce una tensión en la bobina de detección, activando un relé que dispara el mecanismo de apertura del interruptor.
Dato Clave: El diferencial utiliza un transformador toroidal para comparar constantemente las corrientes de fase y neutro, activando la desconexión cuando detecta un desequilibrio que indica fuga hacia tierra.
Umbrales de Sensibilidad y Respuesta
Los diferenciales se fabrican con diferentes niveles de sensibilidad según su aplicación. Para protección de personas, la norma IEC 61008 establece que el dispositivo debe disparar cuando la corriente de fuga alcance entre el 50% y el 100% de su sensibilidad nominal.
Un diferencial de 30 mA, por ejemplo, debe actuar cuando la corriente de fuga se encuentre entre 15 mA y 30 mA. El tiempo de respuesta también está normalizado: para dispositivos de uso general, el disparo debe ocurrir en menos de 300 milisegundos al 100% de la corriente nominal, y en menos de 40 milisegundos al 500% (150 mA para un diferencial de 30 mA).
Estos parámetros garantizan que el dispositivo actúe antes de que la corriente eléctrica cause daños fisiológicos graves, considerando que corrientes superiores a 30 mA pueden provocar contracciones musculares que impidan soltar el conductor energizado.

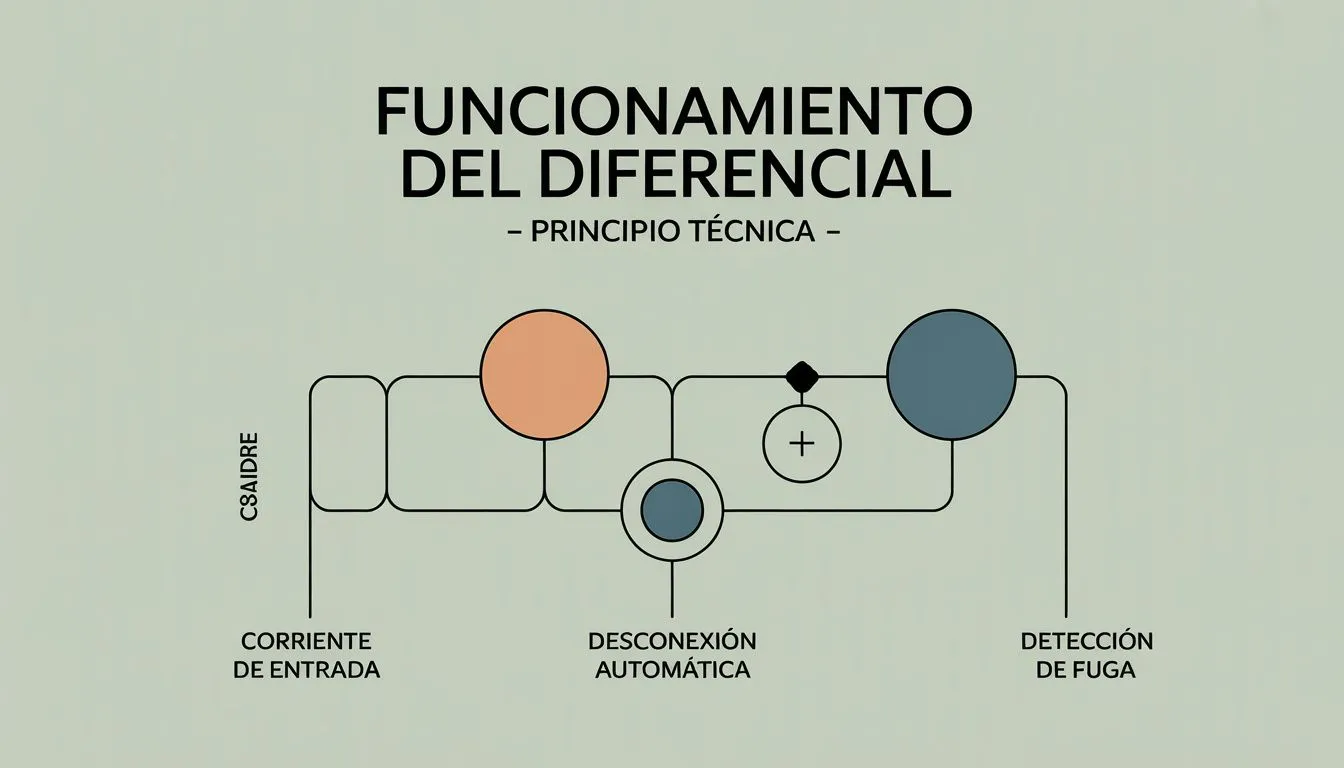

Diagrama de Flujo de Corriente
[IMAGEN: Diagrama técnico mostrando el flujo de corriente a través del diferencial, incluyendo el toroide, la bobina de detección y el mecanismo de disparo]
El diagrama ilustra cómo la corriente I1 que ingresa por la fase debe ser idéntica a la corriente I2 que retorna por el neutro. Según datos técnicos del sector, cuando existe una diferencia del 3% o más entre estas corrientes (equivalente a la sensibilidad nominal del dispositivo), el sistema detecta la anomalía y activa la desconexión.
El mecanismo incluye un resorte precargado que mantiene los contactos cerrados. Cuando la bobina de detección genera suficiente fuerza electromagnética, libera el pestillo que retiene el resorte, provocando la apertura instantánea de los contactos principales.
Tipos de Diferenciales Eléctricos y Sus Características
La clasificación de los diferenciales eléctricos responde a diferentes criterios técnicos: tipo de corriente de fuga que detectan, sensibilidad, número de polos y velocidad de actuación. Comprender estas categorías permite seleccionar el dispositivo adecuado para cada aplicación específica.
[IMAGEN: Tabla comparativa visual de los diferentes tipos de diferenciales con sus símbolos y aplicaciones típicas]
Dato Clave: La selección del diferencial adecuado debe considerar el tipo de cargas conectadas (AC, A, B o F), el número de fases de la instalación y la sensibilidad requerida según la aplicación específica.
Clasificación por Tipo de Corriente Detectada
Tipo AC: Detecta únicamente corrientes de fuga alternas senoidales. Es el más básico y económico, adecuado para circuitos con cargas lineales como iluminación incandescente o resistencias. Su símbolo muestra una onda senoidal.
Tipo A: Además de corrientes alternas, detecta corrientes pulsantes unidireccionales. Resulta necesario cuando existen equipos con rectificadores como variadores de velocidad, cargadores o electrodomésticos con control electrónico. El 95% de las instalaciones en España utilizan el régimen TT que requiere diferenciales tipo A o superiores, según documentación técnica del sector.
Tipo B: Detecta corrientes alternas, pulsantes y continuas puras. Se requiere en instalaciones con inversores fotovoltaicos, cargadores de vehículos eléctricos o equipos médicos. Su costo es significativamente mayor pero ofrece protección completa.
Tipo F: Variante del tipo A con inmunidad mejorada contra disparos intempestivos causados por armónicos y corrientes de alta frecuencia. Ideal para circuitos que alimentan equipos electrónicos sensibles.
Clasificación por Número de Polos
Diferenciales Bipolares (2P): Diseñados para instalaciones monofásicas. Controlan un conductor de fase y el neutro. Son los más comunes en viviendas unifamiliares y apartamentos con suministro monofásico.
Diferenciales Tetrapolares (4P): Para instalaciones trifásicas. Monitorean las tres fases y el neutro simultáneamente. Se utilizan en viviendas con suministro trifásico, locales comerciales e instalaciones industriales.
La selección entre bipolar y tetrapolar depende exclusivamente del tipo de suministro eléctrico. El equipo de electricistalascondes.cl puede evaluar tu instalación y determinar qué configuración corresponde durante un servicio de instalaciones eléctricas.
Tabla Comparativa de Sensibilidades
| Sensibilidad | Aplicación Principal | Tipo de Protección |
|---|---|---|
| 10 mA | Equipos médicos, áreas de alta humedad | Alta sensibilidad personal |
| 30 mA | Circuitos domésticos generales | Protección de personas |
| 100 mA | Circuitos de iluminación exterior | Protección complementaria |
| 300 mA | Protección contra incendios | Prevención de fuego eléctrico |
| 500 mA – 1 A | Cabecera de instalaciones | Selectividad con aguas abajo |
La capacidad de ruptura es otro factor crítico. Según especificaciones técnicas de fabricantes, los diferenciales domésticos típicos soportan hasta 6,000 amperios en eventos de cortocircuito antes de sufrir daños irreversibles.
Diferencias Entre Interruptor Automático y Diferencial
Una confusión frecuente consiste en equiparar el interruptor automático (magnetotérmico) con el diferencial. Aunque ambos son dispositivos de protección y visualmente similares, cumplen funciones completamente distintas y complementarias. Su instalación conjunta resulta necesaria para una protección eléctrica completa.
Puedes profundizar sobre el funcionamiento del automático en nuestro artículo sobre por qué salta la térmica, donde explicamos las causas más comunes de disparo.
Dato Clave: El automático protege la instalación contra sobrecargas y cortocircuitos; el diferencial protege a las personas contra electrocución. Ambos son obligatorios y complementarios.
Tabla Comparativa de Funciones
| Característica | Interruptor Automático | Interruptor Diferencial |
|---|---|---|
| Protección principal | Sobrecargas y cortocircuitos | Fugas de corriente a tierra |
| Protege a | Cables e instalación | Personas |
| Detecta | Exceso de corriente | Desequilibrio fase-neutro |
| Sensibilidad típica | 10A – 63A | 30mA – 300mA |
| Mecanismo | Térmico y magnético | Electromagnético diferencial |
| Obligatorio | Sí, por normativa | Sí, por normativa |
El interruptor automático actúa cuando la corriente supera su calibre nominal, protegiendo los conductores contra sobrecalentamiento. El diferencial, en cambio, compara las corrientes de entrada y salida sin importar su magnitud absoluta.
¿Cuándo Actúa Cada Uno?
El automático salta cuando:
- Conectas demasiados electrodomésticos simultáneamente (sobrecarga)
- Existe un cortocircuito por cables en contacto directo
- Un motor se bloquea y consume corriente excesiva
El diferencial salta cuando:
- Alguien toca un cable pelado o un equipo con falla de aislamiento
- Existe humedad en cajas de conexión o enchufes
- Un electrodoméstico tiene derivación a tierra
- El cableado presenta deterioro de aislamiento
Ambos dispositivos deben trabajar en serie. Si experimentas cortes de luz frecuentes, es importante determinar cuál de los dos está actuando para diagnosticar correctamente el problema.
Instalación y Conexión del Diferencial Eléctrico
La instalación correcta del diferencial resulta fundamental para garantizar su efectividad. Un error de conexión puede anular completamente la protección o causar disparos constantes sin motivo aparente. Por esta razón, la normativa chilena exige que estas intervenciones sean realizadas por un electricista autorizado SEC.
[IMAGEN: Esquema de conexión del diferencial en un tablero eléctrico típico, mostrando la posición relativa al automático general]
Dato Clave: La instalación del diferencial requiere respetar estrictamente la secuencia de conexión y evitar la mezcla de neutros entre circuitos, errores que anulan la protección o causan disparos constantes.
Configuración Correcta en el Tablero
El diferencial debe instalarse aguas abajo del interruptor general y aguas arriba de los automáticos de los circuitos que protege. La secuencia típica en un tablero eléctrico residencial es:
- Interruptor general (corte omnipolar)
- Diferencial general (protección de personas)
- Automáticos individuales (protección de circuitos)
Los bornes superiores del diferencial reciben la alimentación (fase y neutro desde el automático general), mientras que los bornes inferiores distribuyen hacia los automáticos de circuitos. El neutro debe pasar obligatoriamente a través del diferencial; un neutro conectado directamente sin pasar por el dispositivo provocará disparos inmediatos.
Errores Comunes de Instalación
Mezcla de neutros: Cada diferencial debe tener su propio neutro independiente. Si dos circuitos protegidos por diferenciales distintos comparten el neutro, ambos dispositivos dispararán erráticamente.
Neutro a tierra: Conectar el neutro al cable de tierra aguas abajo del diferencial provoca disparos continuos, ya que parte de la corriente retorna por tierra en lugar del neutro.
Carga antes del diferencial: Cualquier circuito conectado entre el automático general y el diferencial quedará sin protección contra fugas.
Polaridad invertida: Aunque el diferencial funcionará con fase y neutro invertidos, esto complica el diagnóstico de problemas y puede confundir a técnicos futuros.
Si necesitas verificar o corregir la instalación de tu diferencial, el servicio de reparaciones eléctricas incluye diagnóstico completo del tablero.
Problemas Comunes y Soluciones del Diferencial
Los disparos frecuentes del diferencial representan una de las consultas más comunes en servicios eléctricos domiciliarios. Aunque resultan molestos, estos disparos indican que el dispositivo está cumpliendo su función protectora. Identificar la causa raíz permite solucionar el problema sin comprometer la seguridad.
Dato Clave: El diagnóstico sistemático mediante desconexión progresiva de circuitos permite identificar la fuente de fugas sin equipos especializados, aunque el mantenimiento preventivo mensual evita la mayoría de problemas.
Causas de Disparo Frecuente
Humedad en la instalación: El agua es conductora y crea caminos de fuga hacia tierra. Cajas de conexión en exteriores, enchufes de baños o cocinas con sellos deteriorados, o cables que atraviesan zonas húmedas son causas frecuentes.
Electrodomésticos defectuosos: Lavadoras, lavavajillas y calentadores de agua son los principales sospechosos debido a su exposición al agua. Una resistencia con aislamiento deteriorado puede crear fugas intermitentes.
Deterioro del aislamiento: Cables antiguos, conexiones sobrecalentadas o roedores que dañan la cubierta de los conductores generan fugas progresivas.
Sobretensiones transitorias: Rayos cercanos o maniobras en la red pueden generar picos que disparan diferenciales sensibles. Los dispositivos superinmunizados resisten mejor estas perturbaciones.
Acumulación de corrientes de fuga: Cada electrodoméstico tiene una pequeña fuga natural. Cuando muchos equipos operan simultáneamente, las fugas pueden sumar más de 30 mA.
Guía de Diagnóstico Paso a Paso
- Desconecta todos los automáticos subordinados al diferencial que dispara
- Rearma el diferencial con todos los circuitos desconectados
- Si salta inmediatamente: El problema está en el propio diferencial o en el cableado entre éste y los automáticos. Contacta un electricista profesional
- Si permanece armado: Conecta los automáticos uno por uno
- Identifica el circuito problemático cuando el diferencial vuelva a saltar
- Dentro del circuito identificado: Desconecta los electrodomésticos y repite el proceso para identificar el equipo defectuoso
Este método de descarte permite localizar el origen del problema sin herramientas especializadas. Para un diagnóstico eléctrico profesional con instrumentos de medición, considera contactar a especialistas.
Mantenimiento Preventivo
Prueba mensual obligatoria: El botón de test simula una fuga de corriente. Al presionarlo, el diferencial debe disparar instantáneamente. Si no lo hace, el dispositivo está defectuoso y debe reemplazarse.
Limpieza del tablero: El polvo acumulado puede crear caminos conductivos. Una limpieza anual con aire comprimido (tablero desenergizado) previene problemas.
Revisión de conexiones: Las conexiones flojas generan calor y deterioran el aislamiento. Un electricista debe reapretar los bornes periódicamente.
Vida útil: Los fabricantes recomiendan reemplazar los diferenciales cada 10 años, aunque la normativa no lo exige explícitamente. Después de varios disparos por cortocircuito, la capacidad de respuesta puede degradarse.
Normativas y Regulaciones sobre Diferenciales Eléctricos
El marco regulatorio chileno establece requisitos específicos para la instalación de dispositivos diferenciales, alineados con estándares internacionales IEC. El cumplimiento de estas normativas no solo es una obligación legal sino una garantía de seguridad para los ocupantes.
Dato Clave: La normativa SEC exige diferenciales de 30 mA en todos los circuitos con enchufes accesibles, y su instalación debe ser ejecutada exclusivamente por electricistas autorizados con inscripción vigente.
Normativa SEC Vigente
La Superintendencia de Electricidad y Combustibles (SEC) regula las instalaciones eléctricas a través de la norma NCh Elec. 4/2003 y sus actualizaciones. Los requisitos principales incluyen:
- Obligatoriedad: Todo circuito que alimente enchufes accesibles debe estar protegido por diferencial de 30 mA
- Sensibilidad máxima: 30 mA para protección de personas en circuitos de uso general
- Certificación: Los diferenciales deben contar con certificación de conformidad con normas IEC 61008 o equivalentes
- Instalación: Solo electricistas clase A o B inscritos en SEC pueden ejecutar estas instalaciones
Las viviendas construidas antes de la entrada en vigencia de la normativa pueden mantener su configuración original, pero cualquier modificación o ampliación debe cumplir con los requisitos actuales. Consulta nuestra sección de preguntas frecuentes para más información sobre normativas.
Requisitos de Inspección
Las instalaciones nuevas o modificaciones significativas requieren declaración ante SEC (TE1) y posterior inspección. El inspector verifica:
- Presencia de diferencial con sensibilidad adecuada
- Correcta conexión y funcionamiento (prueba con botón de test)
- Selectividad con otros dispositivos de protección
- Accesibilidad para operación y mantenimiento
El certificado TE1 aprobado es requisito para la conexión definitiva del suministro eléctrico y para la recepción municipal de obras. Operar sin este certificado puede resultar en multas y suspensión del servicio.
Preguntas Frecuentes sobre Diferenciales Eléctricos
A continuación respondemos las consultas más habituales sobre el funcionamiento, mantenimiento y requisitos de los interruptores diferenciales.
Dato Clave: Las preguntas frecuentes abordan desde aspectos técnicos hasta requisitos legales, proporcionando respuestas concisas respaldadas por normativas y especificaciones técnicas.
Conclusión
El diferencial eléctrico representa la última línea de defensa entre una instalación y el riesgo de electrocución. Su capacidad de detectar fugas mínimas y actuar en milisegundos ha salvado incontables vidas desde que su instalación se volvió obligatoria.
Para garantizar la seguridad de tu hogar o negocio, verifica mensualmente el funcionamiento de tus diferenciales usando el botón de test. Si experimentas disparos frecuentes, sigue el método de diagnóstico por descarte antes de llamar a un profesional. Recuerda que tanto el diferencial como el automático son necesarios: uno protege a las personas, el otro a la instalación.
Si tu vivienda fue construida antes de la normativa actual o sospechas que tu instalación necesita actualización, considera solicitar una evaluación profesional. En zonas como Las Condes, el equipo de electricistalascondes.cl ofrece diagnósticos completos y actualización de tableros para cumplir con la normativa SEC vigente. Puedes solicitar una cotización gratuita para evaluar el estado de tus protecciones eléctricas.
La inversión en seguridad eléctrica adecuada no solo cumple con la ley, sino que protege lo más valioso: la vida de quienes habitan el espacio.
Preguntas Frecuentes
¿Cuál es la diferencia entre un interruptor automático y un diferencial?
El interruptor automático (magnetotérmico) protege contra sobrecargas y cortocircuitos, desconectando cuando la corriente supera su calibre nominal. El diferencial protege contra electrocución, detectando fugas de corriente hacia tierra. El automático protege la instalación; el diferencial protege a las personas. Ambos son obligatorios y trabajan en serie: el diferencial detecta fugas mientras el automático previene daños por exceso de corriente.
¿Cuándo salta el diferencial eléctrico?
El diferencial salta cuando detecta que la corriente que entra por la fase no coincide con la que retorna por el neutro. Esta diferencia indica que parte de la corriente está escapando hacia tierra, posiblemente a través del cuerpo de una persona o por un electrodoméstico defectuoso. Con sensibilidad de 30 mA, el dispositivo dispara cuando la fuga supera aproximadamente 15-30 miliamperios, actuando en menos de 30 milisegundos.
¿Qué tipos de diferenciales eléctricos existen?
Existen cuatro tipos principales según la corriente que detectan: Tipo AC (solo corriente alterna senoidal), Tipo A (alterna y pulsante unidireccional), Tipo B (alterna, pulsante y continua) y Tipo F (tipo A con inmunidad mejorada). Por sensibilidad: 10 mA (alta sensibilidad), 30 mA (protección personal estándar), 100-300 mA (protección complementaria) y 500 mA-1 A (selectividad). Por configuración: bipolares para monofásico y tetrapolares para trifásico.
¿Es obligatorio tener diferencial eléctrico en casa?
Sí, la normativa chilena NCh Elec. 4/2003 de la SEC establece la obligatoriedad de instalar diferenciales de 30 mA de sensibilidad en todos los circuitos que alimenten enchufes accesibles en viviendas. Esta exigencia aplica a construcciones nuevas y a modificaciones de instalaciones existentes. El incumplimiento puede resultar en rechazo de la inspección TE1, multas y responsabilidad legal en caso de accidentes.
¿Cada cuánto tiempo debo probar el diferencial?
Los fabricantes y la normativa recomiendan probar el diferencial mensualmente usando el botón de test incorporado. Al presionarlo, el dispositivo debe disparar instantáneamente. Si no lo hace, el diferencial está defectuoso y debe reemplazarse de inmediato. Esta prueba verifica el correcto funcionamiento del mecanismo de disparo y no requiere herramientas ni conocimientos técnicos especiales.
¿Por qué el diferencial salta sin motivo aparente?
Los disparos aparentemente sin causa suelen tener origen en: humedad en cajas de conexión o enchufes, electrodomésticos con fugas intermitentes (especialmente lavadoras y lavavajillas), deterioro del aislamiento en cables antiguos, o acumulación de pequeñas fugas de múltiples equipos. El diagnóstico requiere desconectar circuitos progresivamente para identificar el origen. Si el problema persiste, contacta a un electricista autorizado para revisión profesional.
¿Puedo instalar el diferencial yo mismo?
No es recomendable ni legal. La normativa SEC exige que las intervenciones en tableros eléctricos sean realizadas por electricistas clase A o B con inscripción vigente. Una instalación incorrecta puede anular la protección, causar disparos constantes o generar riesgos de incendio. Además, sin la declaración TE1 correspondiente, podrías enfrentar problemas con el seguro de la propiedad o multas en caso de inspección.
Estadísticas Referenciadas
- 30 mA: Sensibilidad estándar de los diferenciales para protección de personas en instalaciones residenciales (Norma IEC 61008, 2024)
- 30 milisegundos: Tiempo máximo de respuesta del diferencial para corrientes de fuga al 500% de sensibilidad nominal (Norma IEC 61008, 2024)
- 95%: Porcentaje de instalaciones en España que utilizan régimen de neutro TT, requiriendo diferenciales tipo A o superiores (Documentación técnica del sector eléctrico español, 2025)
- 6,000 amperios: Capacidad de ruptura máxima típica que soportan los diferenciales domésticos en eventos de cortocircuito (Especificaciones técnicas de fabricantes, 2025)
- 3%: Diferencia mínima entre corriente de fase y neutro que activa el mecanismo de detección en diferenciales de 30 mA (Wikipedia – Interruptor diferencial, 2025)
- 300 milisegundos: Tiempo máximo de disparo para diferenciales de uso general al 100% de corriente nominal de fuga (Norma IEC 61008, 2024)
- 10 años: Vida útil recomendada por fabricantes para reemplazo preventivo de diferenciales (Recomendaciones de fabricantes de material eléctrico, 2025)
- 15-30 mA: Rango de corriente de fuga en el cual debe actuar un diferencial de 30 mA según normativa (Norma IEC 61008, 2024)
- 500 milisegundos: Tiempo de exposición a corrientes superiores a 30 mA que puede causar fibrilación ventricular (Estudios de seguridad eléctrica IEC, 2023)
Fuentes
- Norma IEC 61008-1, International Electrotechnical Commission (2024)
- NCh Elec. 4/2003 – Instalaciones de Consumo en Baja Tensión, Superintendencia de Electricidad y Combustibles (SEC) (2023)
- Interruptor diferencial – Artículo técnico, Wikipedia (2025)
